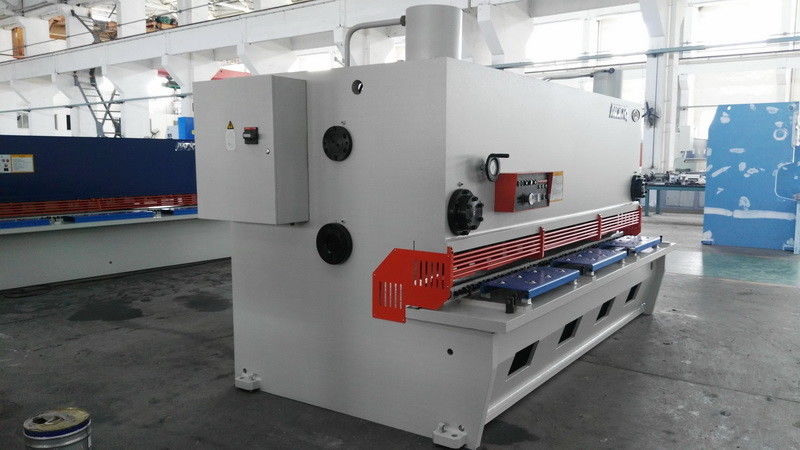

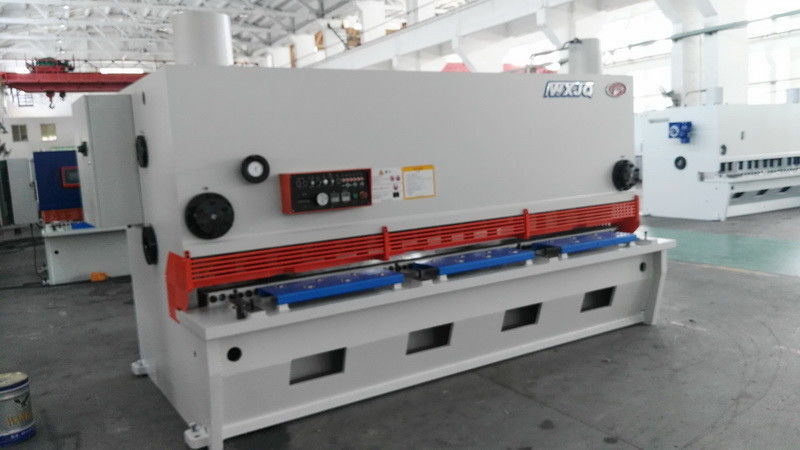

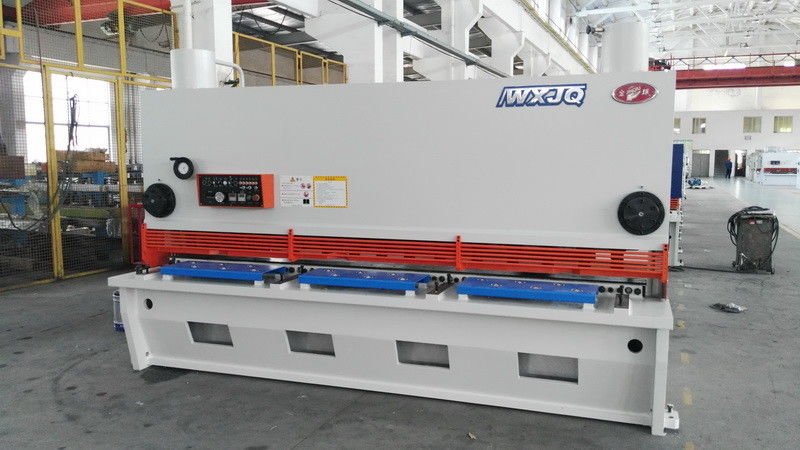

آلة القص المقصلة بسمك 16 مم من الفولاذ المقاوم للصدأ لقطع الورق

قوة محرك ورقة قطع الفولاذ المقاوم للصدأ بليد 16 مم سماكة المقصلة القص آلة

إنتاج القص المقصلة الهيدروليكية ، آلة القص الهيدروليكية ، آلة القطع الهيدروليكية ، آلة ضغط الألواح ، فرامل الضغط CNC ، فرامل الضغط الترادفية

التطبيقات ونطاق آلة القص

• تستخدم الماكينة لقطع الصفائح التي يتراوح سمكها من 1 إلى 16 ملم ، والعرض أقل
• من 2500 ملم. قوة الشد من ورقة ماكس. قطع سمك 16mm يقوم على
• ≤450MPa. ورقة مع ارتفاع قوة الشد ، أي انخفاض سبائك الصلب والفولاذ المقاوم للصدأ والربيع
• ويمكن أيضا قطع الصلب وغيرها من خلال الحد من سماكة الورقة أو تغيير المواد
• من النصل.
• هذه الآلة لديها إنتاجية أعلى وهي معدات قطع صفائح مثالية مستخدمة على نطاق واسع في
• صناعة الطائرات والسيارات وبناء السفن والأجهزة الكهربائية والآلات والصناعات الخفيفة.

1/2 "الصفائح المعدنية القص الكهربائية معلمة

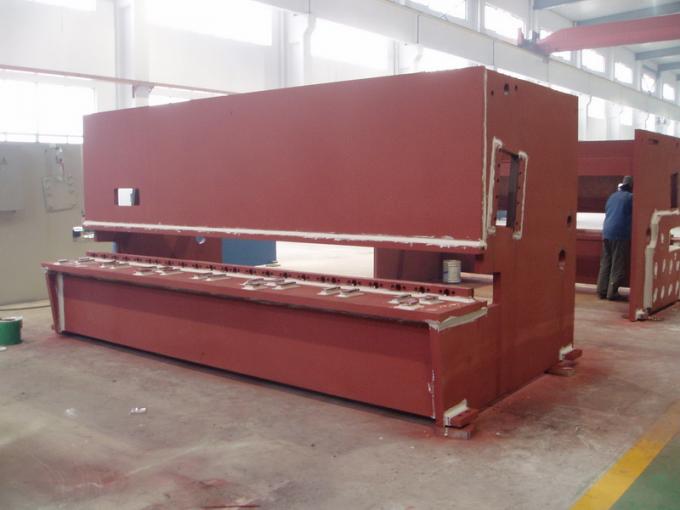

الإطار
الإطار ملحوم بصفيحة فولاذية وصلابة جيدة. يتم تثبيت الاسطوانة الرئيسية والأسطوانة المساعدة على الإطار. يتم تثبيت ذراع الدعم وكرات المتداول على الطاولة وسهولة التشغيل.

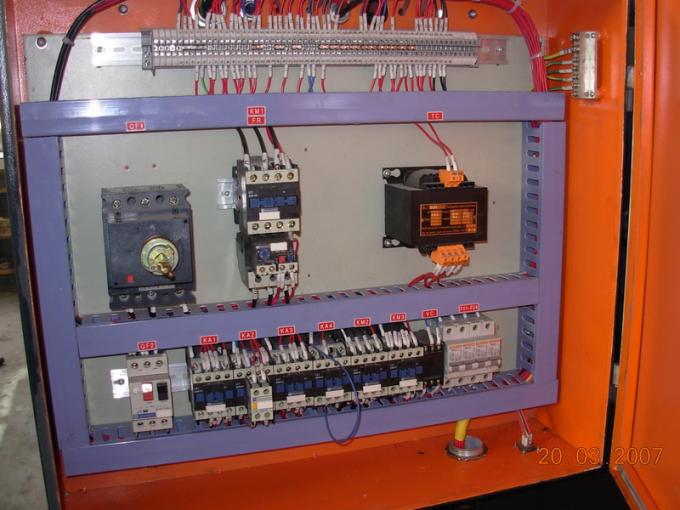

النظام الكهربائي وقفل الأمان:

• يتم استيراد المكونات الكهربائية أو من مشروع مشترك صيني أجنبي ، وفقا
• مع المعايير الدولية ، والسلامة موثوق بها ، وحياة طويلة ، وقدرة جيدة لمكافحة التدخل ، أ
• وحدة الإشعاع في خزانة كهربائية.
• السياج الواقي والسلامة التعشيق لضمان سلامة العملية. عند
• التبديل دواسة المفرد متحرك ، وسهل التشغيل.
• الجهاز من قبل شهادة CE الاتحاد الأوروبي وشهادة نظام الجودة ISO

CNC Back Gauge (محور X) ودعم هوائي

• يتم التحكم في X محور عودة المقياس بواسطة CybTouch 6 الذي يضمن
• دقة القطع الأعلى ، المقياس الخلفي مع برغي إختياري كروي وسكة توجيه خطية ،
• أقصى ضربة من backgauge يمكن تحقيق 500MM.
• شريط Backgauge يتأرجح مع العارضة العلوية لمنع المواد من التشويش
• اسطوانة قوية لمنع انزلاق ورقة أثناء القطع

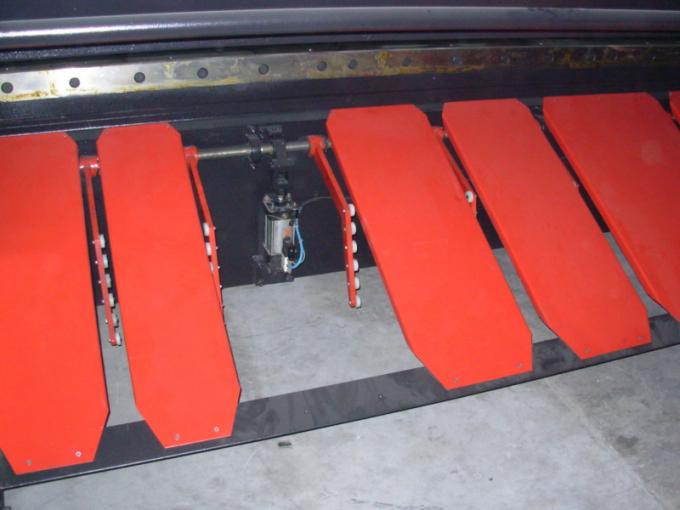

• القص مجهزة الدعم الهوائية ، وتجنب ورقة رقيقة أسفل الخريف خلال
• قطع للحصول على جودة العمل أفضل.

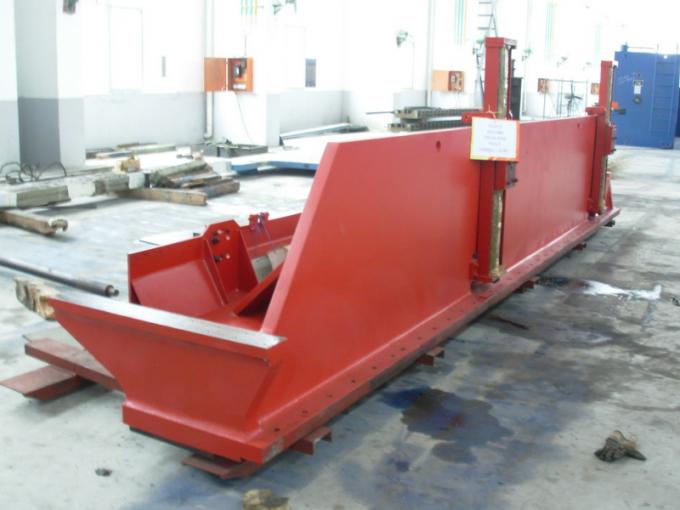

شعاع شفرة العلوي

• يتم تشغيل حزمة الشفرة العلوية بواسطة الاسطوانات الرئيسية والإضافية لحركة الدور لاستكمال القص ، وزاوية أشعل النار لشفرة الشفرة العلوية هي 1.5 درجة لضمان جودة المقطع العرضي للورقة. ويدعم الحزمة بواسطة التوجيه الارشادي ثلاثي النقاط ، والمحور الأمامي هو تروس الربيع للقضاء على الفجوة الارشادية لضمان جودة القص.

التعبئة و shippping:

• التعبئة ابحار ، فيلم من البلاستيك و البليت iorn
• التعبئة والتغليف اختياري: حالة خشبية
• ميناء التحميل: شنغهاي أو نينغبو
• نقل الآلة عن طريق البحر أو السكك الحديدية
• الخدمة التقنية كل الحياة.
• الضمان: 24 شهرا
• مهندس متاح لخدمة ماكينات الخارج.

مستندات الشحن:

1. دليل التشغيل (الرسم الهيدروليكي ، الرسم البياني الكهربائي)

2. خطط المؤسسة

3. شهادة الجودة

4. قائمة التعبئة

5. فاتورة كونساليشال

6. شهادة المنشأ
