الصفيحة الفولاذ CNC هيدروليكية مطبقة الفرامل آلة ثني 130T طلاء معدني ثني
-
إبراز
لوحة هيدروليّ يثنّي آلة,لوحة فولاذيّ يثنّي آلة
,Steel Plate Bending Machine
-
القوةنوع هيدروليكي
-
الاسممكابح ورقة هيدروليكية مكابح
-
محور التحكمعمق الانحناء ، عودة العودة والتعويض
-
الهيكلإطار بنية ملحومة
-
حجم المنضدة3200mmlong و 300 عرض
-
التطبيقورقة رقيقة
-
مكان المنشأالصين
-
اسم العلامة التجاريةWXJQ
-
إصدار الشهاداتCE and ISO
-
رقم الموديلWE67K-125/3200
-
الحد الأدنى لكمية1 مجموعة
-
تفاصيل التغليفالتعبئة عارية و البليت التغليف
-
وقت التسليم30 يوما
الصفيحة الفولاذ CNC هيدروليكية مطبقة الفرامل آلة ثني 130T طلاء معدني ثني
صفيحة الفولاذ CNC الهيدروليكية مطبقة الفرامل آلة ثني ورقة معدنية ثني
بيع الساخن CNC هيدروليكية مطبخ الفرامل وآلة الانحناء التلقائية
لوحة & مربع ضغط الفرامل خصائص
1. سي ان سي ورقة مطبوعة جسم الفرامل تبني هيكل لحام ومعالجة بشكل عام.
2وضع التحكم في الحلقة المغلقة يتكون من صمام خدمة كهربائي هيدروليكي
والقياس الحاكم.
3ضمان أعلى دقة التحكم، ودقة الانحناء ودقة إعادة التعيين
كما أنها تصل إلى أعلى مستوى.
4يمكن التحكم في العديد من المحاور مع آلية قياس الخلفية.
5نظام هيدروليكي متكامل يقلل من اتصالات الأنابيب، وتسرب الزيت، ويزيد
الاستقرار والجمال يزين.
6طاولة عمل مجهزة بتعويض هيدروليكي وميكانيكي لتجنب التشوه
الشعاع العلوي من التأثير على نوعية قطعة العمل، يتم ضبطها تلقائيا من خلال
جهاز التحكم بمركز الحاسب الآلي بسهولة ودقة.
7عادة ما تستخدم وحدة تحكم CNC هولندا DELEM، إيطاليا ESA، سويسرا CYBELEC،
متعددة اللغات
WE67K آلة الفرامل المضغوطة CNC تكوين
| لا، لا، لا | اسم الأجزاء | العلامة التجارية | موقع العلامة التجارية |
| 1 | نظام التحكم | ديلم DA52S / ديلم DA66T | هولندا |
| 2 | محركات و محركات الخدمة | استون | نانجينغ الصين |
| 3 | النظام الهيدروليكي | (بوش) | ألمانيا |
| 4 | المسمار الرئيسي ذو المحامل الكروية | الـ HIWIN | تايوان |
| 5 | دليل خط مستقيم | الـ HIWIN | تايوان |
| 6 | المرفق | EMB | ألمانيا |
| 7 | حلقة الختم | فييتز/فالكو | ألمانيا |
| 8 | حاكم الشريط | هيدمهاين | ألمانيا |
| 9 | العناصر الكهربائية الرئيسية | سيمانز | ألمانيا |
| 10 | المحاور القياسية | Y1، Y2، X و V ((V لوضع الطاولة) | |
آلة ثني CNC
1استخدام آلة الفرامل المضغوطة هيكل صلب لحام، معالجة الاهتزاز لإزالة التوترات، مع قوة عالية
و صلابة جيدة
2محرك الهيدروليكي العلوي ، الاستقرار والموثوقية ، وقف ميكانيكي ، شريط التواء الصلب للحفاظ على التزامن
3جهاز ضبط محرك للمقياس الخلفي وسرعة العجلة، ضبط دقيق بواسطة العجلة اليدوية،
العرض الرقمي
4. باستخدام حماية الحد من السفر، حماية كاملة الجهاز مع الحاجز الأمني
5أسطوانتان تحكمان في الحزم المتحركة عمودياً
6باستخدام مزامنة الالتواء الميكانيكية
7باستخدام نظام هيدروليكي متكامل
8باستخدام اللكمات القياسية والقوالب
9باستخدام لوحة التحكم بالذراع المعلقة
10استخدام دواسة القدم مع توقف الطوارئ
الفرامل الهيدروليكية للضغط CNC الأداء
ضغط CNC Synchro استخدام الفرامل الهيدروليكية الحديثة (Bosch-Rexroth أو Hoerbiger)
والإلكترونيات (Telemecanique، Merlin Gerin Legrand، Siemens) لضمان التحكم الدقيق
من عملية الانحناء. الإطار الفرامل الصحفية هي صلبة لحام أحادي كتلة الفولاذ
بناء، وتخفيف الضغوطات بعد الحامة والمعالجة دون إعادة التثبيت لضمان
دقة الماكينة ، كل شيء في كل شيء ، وضمان الحد الأدنى من الانحراف أثناء عملية الانحناء.
هي صناعات الصلب
تم طحنها بدقة ومصقلها على نطاق صغير من أجل حياة إنتاج طويلة.
فرامل هيدروليكية مزدوجة الأسطوانات (Y1 Y2 محور)
وحدة دعم قابلة للتعديل من الفرامل الهيدروليكية للضغط CNC
المواصفات الخاصة بجهاز مكابح CNC للصفائح
| النموذج | WC67K-63/2500 | WC67K-80/2500 | WC67K-80/3200 | WC67K-130/4000 | ||||
| القوة الاسمية | kN | 630 | 800 | 800 | 130 | |||
| طول الجدول | ملم | 2500 | 2500 | 3200 | 4000 | |||
| المسافة بين الصوامع | ملم | 2000 | 1990 | 2600 | 3350 | |||
| عمق الحلق | ملم | 250 | 280 | 280 | 280 | |||
| ضربة رام | ملم | 100 | 100 | 100 | 100 | |||
| تعديل السباق | ملم | 80 | 80 | 80 | 80 | |||
| الحد الأقصى لارتفاع الافتتاح | ملم | 340 | 360 | 360 | 360 | |||
| ستوكس | الدقيقة 1 | ≥10 | ≥10 | ≥10 | ≥10 | |||
| قدرة المحرك الرئيسي | كيلوواط | 5.5 | 7.5 | 7.5 | 7.5 | |||
| الوزن الصافي | كيلوغرام | 4600 | 5300 | 6400 | 8300 | |||
| أبعاد الخطوط العريضة ((L × W × H | ملم | 3100 1900 2380 | 3150 1950 2350 | 3820 1950 2350 | 4650 1950 2350 | |||
الصين ضغط الفرامل المعدات الاختيارية:
1التحكم في محاور إضافية مثل X1، X2، R1، R2، Z1 و Z2
2ديلم 65، 66، 69 و سيبليك 80، 1200، سلسلة موديفا
3فجوة أكبر في الحلق، فتح أكبر للضوء النهاري، الخ...
4. سريع يدوي أو هيدروليكية أداة العلوي مشبك
5. إضافية مقياس الظهر وحدات الإصبع العالمية
6نظام التشحيم المركزي المحرك
خدمة من الفرامل الهيدروليكية للصفائح المعدنية:
1. حزمة الخدمة الأساسية: نحن نقدم لك إطلاق النار بسرعة مشكلة عبر الهاتف
يتم تقليل الدعم وتكاليف المهام في الموقع.
أجهزة الخدمة في الخارج للصيانة اللازمة.
التجار أو العملاء الذين يبيعون أو استخدام آلاتنا وراءك تماما، هم
شريكنا الودود وسوف نقدم لك نصيحة جيدة.
2الخدمة التقنية ((خدمة ما بعد البيع)) التثبيت والبدء)) متاحة للمجمع
وآليات كبيرة أو إذا كان لديك الطلب)
موقف العمل من X، Y؛ 9. التشغيل الرئيسي من قبل أجهزة التحكم CNC أو نظام العرض.
المسمار الكروي والسكك الحديدية كخيارات اختيارية لضمان الدقة العالية.
تحميل الكتيب هنا
آلة الكبح الهيدروليكية للضغط CNC.pdf

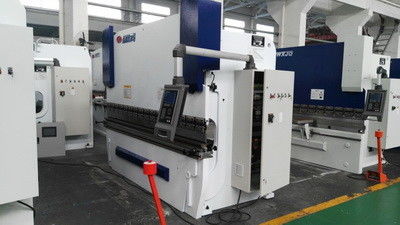

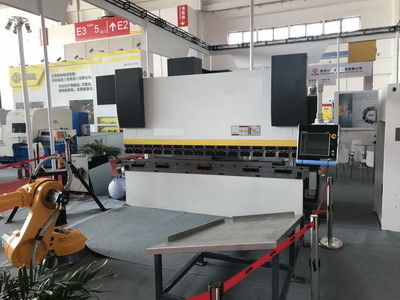

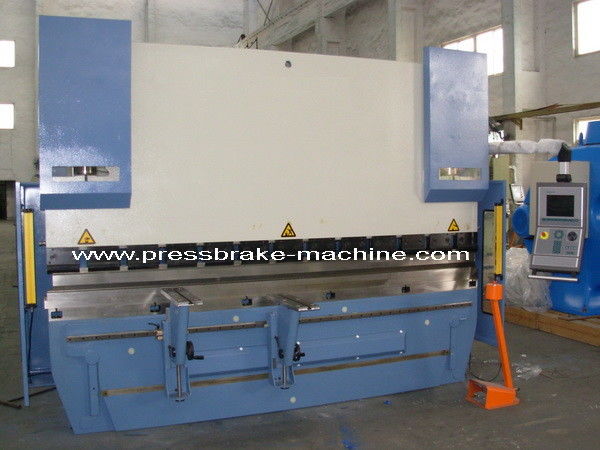

صورة لجهاز 135T للفرامل:
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
