4000m طويلة CNC التانديم الضغط الفرامل آلة آلة واحدة V أسفل غسل ثني 5mm ورقة
-
إبراز
آلة الفرامل الصحافة الترادفية باستخدام الحاسب الآلي
,آلة الفرامل الصحافة CNC 250T
,آلة الفرامل الصحافة CNC 5 مم
-
الاسممكبس ضاغط Tadem الكهروهيدروليكي باستخدام الحاسب الآلي
-
التطبيقثني الفولاذ المقاوم للصدأ والفولاذ الطري
-
محور التحكمتحكم 4 محاور
-
تعمل8000 مم طول
-
يموت القاعيموت أسفل واحد V
-
ضوء النهار520 ملم
-
نوع العملالعمل الترادفي أو التشغيل الفردي
-
مكان المنشأالصين
-
اسم العلامة التجاريةWXJQ
-
إصدار الشهاداتCE and ISO
-
رقم الموديل2-WE67K-250/4000
-
الحد الأدنى لكمية1 مجموعة
-
تفاصيل التغليفالتعبئة عارية والتعبئة البليت
-
وقت التسليم30 يوما
4000m طويلة CNC التانديم الضغط الفرامل آلة آلة واحدة V أسفل غسل ثني 5mm ورقة
ما هي آلة الفرامل:
سوف نقدم لكم لمحة أكثر تفصيلا عن أجهزة الفرامل الصحيحة:
فرامل الصحافة هي نوع من أدوات آلة معالجة المعادن المستخدمة لإنحناء الصفيحة المعدنية أو مواد أخرى.
يتكون من قطعة أسفل ثابتة (أو سرير) وقطعة أعلى قابلة للتحرك (أو رم) التي تطبق القوة على ثني المادة
إلى الشكل المطلوب.
تشمل المكونات الرئيسية لجهاز الفرامل المضغوطة:
الإطار: يوفر الإطار الثقيل الدعم الهيكلي للآلة.
رم: العجلة العليا المتحركة التي تطبق قوة الانحناء. يتم تشغيلها بالوسائل الهيدروليكية أو الكهربائية أو الميكانيكية.
السرير: القطع السفلية الثابتة التي تدعم القطعة أثناء الانحناء.
القياس الخلفي: إيقافات قابلة للتعديل تضع القطعة المستخدمة بدقة في كل منعطف.
الأدوات: الأدوات أو الأدوات القابلة للتبادل التي تعطي ملامح الانحناء المطلوبة.
أجهزة التحكم: واجهة لبرمجة وتحكم في عملية الانحناء ، غالبًا مع قدرات CNC.
توفير عالية الجودة CNC الفرامل الضغط الهيدروليكية والجهاز الهيدروليكي السرير
مقياس الشبكة FAGO على آلة الفرامل CNC:
غالبًا ما يتم استخدام حاكم الشبك في نظام سيرفو الحلقة المغلقة من أدوات آلة الكمبيوتر الآلية للفرامل ، والتي
يمكن استخدامه للكشف عن التحول الخطي أو التحول الزاوي.
والتي تمتلك خصائص نطاق الكشف الكبير ودقة الكشف العالية والاستجابة السريعة.
مبدأ آلة مكابح الكمبيوتر الحاسوبية المتوازية:
اختيار اثنين من WE67K- سلسلة الفرامل CNC الصحافة مع نفس المواصفات، وتهيئة آلة مزدوجة
جهاز مزامنة الربط. ربط اثنين من آلات الأدوات يمكن أن معالجة قطع العمل طويلة جدا وسميكة.
ويمكن أيضا استخدام اثنين من أدوات الآلة بشكل منفصل في نفس الوقت، وتحسين كفاءة الإنتاج وتوفير
الموارد. مجهزة بآلية تعويض الانحراف.
الهيدروليكية الخدمة والإيقاف الميكانيكي. ضربة المنزلق العلوي وموقف إطار الاحتفاظ الخلفي
يتم تعديلها بسرعة بواسطة المحرك. تعديل دقيق يدوي، شاشة التحكم العددي الإلكتروني. WE67K- النوع الكهروهيدروليكي
يمكن ربط آلة الانحناء CNC servo بواسطة أجهزة متعددة.
تستخدم لاستخدام تفاعلي للصفائح الطويلة والسميكة والقطع الطويلة والقصيرة.
مع نفس الضغط ، لديها ميزة واضحة في السعر تحت نفس التكوين ، والتي يمكن أن توفر تكلفة الاستخدام
للعملاء.
أداة آلة طهي CNC المطبعة
| لا، لا، لا | الاسم | البيانات | الوحدة |
| 1 | الضغط الاسمي لفرامل CNC | 2500 | KN |
| 2 | طول طاولة العمل | 4000 | -أجل |
| ·3 | ضربة رام | 250 | -أجل |
| 4 | أقصى ارتفاع مفتوح | 500 | -أجل |
| 5 | عمق الحلق | 430 | -أجل |
| 6 | المسافة بين المساكن | 3100 | -أجل |
| 7 | محور مدير | Y1,Y2, X و V | |
| 8 | ضربة القياس الخلفي | 600 | -أجل |
| 9 | الأبعاد الإجمالية (LxWxH) | 4080×2050×2915 | -أجل |
|
10 |
سرعة هبوطية | 100 | ملم / ثانية |
|
سرعة العمل |
10 | ملم / ثانية | |
|
سرعة العودة |
90 | ملم / ثانية | |
| 11 | قوة المحرك | 11 | KW |
| 12 | الوزن | 14300 | كيلوغرام |
| 13 | ذراع الدعم الأمامية | 2 | قطعة |
آلة ثني الصفائح CNC خصائص
تستخدم آلة Synchro Press Brake أحدث الهيدروليكات (Bosch-Rexroth أو
(هوربيجر) والإلكترونيات (تليميكانيك، ميرلين جيرين ليجراند، سيمنز)
يضمن التحكم الدقيق في عملية الانحناء.
بناء صلب أحادي كتلة مصفح، تخفيف الإجهاد بعد اللحام والمعالجة
دون إعادة التوضيح لضمان دقة الماكينة، كل شيء في كل شيء، وضمان الحد الأدنى
الانحراف أثناء الانحناء
المسامير هي صناعة صلبة ، مطحونة بدقة ومصقولة لفترة طويلة
عمر الإنتاج. الفرامل المزامنة للضغط هي أسفل أسطوانة مزدوجة
فرامل الضغط الهيدروليكي (محور Y1 Y2) ويتضمن ما يلي:
العناصر الرئيسية لفرامل ضغط التانيم CNC:
1.مطابقة الموافقة على الموافقة على الموافقة على الموافقة على الموافقة
2- مزامنة الشعاع عن طريق المقاييس الخطية والصمامات النسبية
3نظام التحكم بالبرمجة الزاوية أو نظام ESA
4. محور Y1 + Y2 + X كمعيار ، مؤشر تلقائي للمحور عند البدء
5. أوروبي (النظام) أعلى وأسفل أداة التثبيت
6أداة أعلى رقبة العوز المقاومة وأداة أسفل 4V
7محرك سيرفو مدفوع بمقياس الخلفي على المسامير الكرة (= محور X)
8. طاولة التوجيه / التشغيل العلوي مع أوتاد مضادة للإلتفاف
8الحماية الجانبية والخلفية و مفاتيح الحماية
المعدات الاختيارية لمكابح الحركة الهيدروليكية لـ 100 طن:
1التحكم في محاور إضافية مثل X1، X2، R1، R2، Z1 و Z2
2ديلم 65، 66، 69 و سيبليك 80، 1200، سلسلة موديفا
3فجوة أكبر في الحلق، فتح أكبر للضوء النهاري، الخ...
4. سريع يدوي أو هيدروليكية أداة العلوي مشبك
5. إضافية مقياس الظهر وحدات الإصبع العالمية
6نظام التشحيم المركزي المحرك
ملحق ملحق لجهاز الفرامل:
- دعم الذراع الأمامية، 3 قطع
- مشبك المرساة، 4 قطع
- الجوز، بعض القطع
- غسالة، بعض القطع
- بندقية زيت، قطعة واحدة
- دواسة القدم قطعة واحدة
الجهاز الهيدروليكي:
- إبرة أعلى قياسية، يمكن أن يصل طولها إلى 500 ملم أو مخصصة.
- حافة الخرق هو HCR 45-50 بعد المعالجة الحرارية
- استخدم العقدة السريعة مع الانشقاق التوجية للحفاظ على الجهد.
- مقطعة القاع المتعددة Vee لتثبيت ورقة مختلفة السماكة.
- القطع السفلية هي HB190-260 بعد المعالجة الحرارية.
أجهزة الفرامل الهيدروليكية للفرامل الحاسوبية
الفرامل الكهربائية الهيدروليكية للضغط
5 إلى 14+ محور CNC • 110، 150، 195 طن • 8' إلى 10' أطوال الانحناء
لدينا الفرامل الهيدروليكية الحاملة هي قوة عالية الكفاءة المثنيات مع ما يصل إلى 66 ٪ أقل استهلاك الطاقة
خلال الاستعداد و 44% أقل استهلاك الطاقة خلال دورة الانحناء.
يتم تشغيلها بواسطة محركات AC Servo "الكهربائية" التي تدفع الزيت الهيدروليكي "على الطلب" بما يتماشى مع مضخات سرعة متغيرة.
لدينا الفرامل الصحافة سيرفو يحقق تكلفة أقل بكثير لكل جزء باستخدام لدينا متطورة للغاية متقدمة
تكنولوجيا تتزامن بين القوى القوية للإلكترونيات والطاقة الكهربائية والهيدروليكيات فقط عندما تكون ضرورية
لن تجد مكابح أكثر هدوءاً أو كفاءة في استخدام الطاقة أو أكثر دقة في أي مكان
تحميل الكتيب هنا
آلة الكبح الهيدروليكية للضغط CNC.pdf

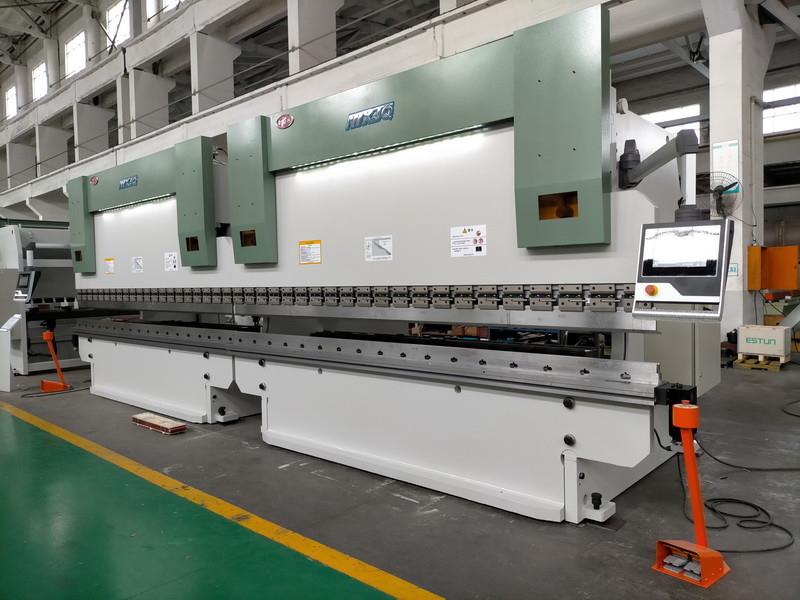

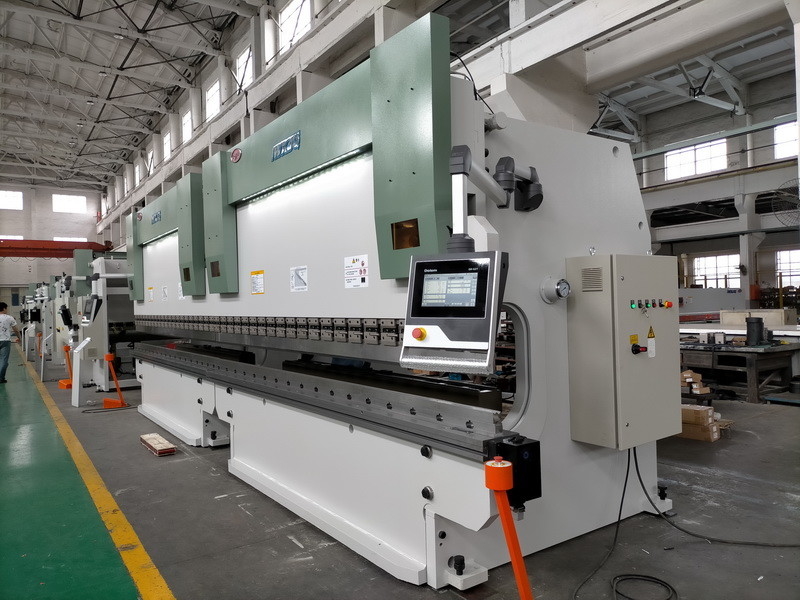

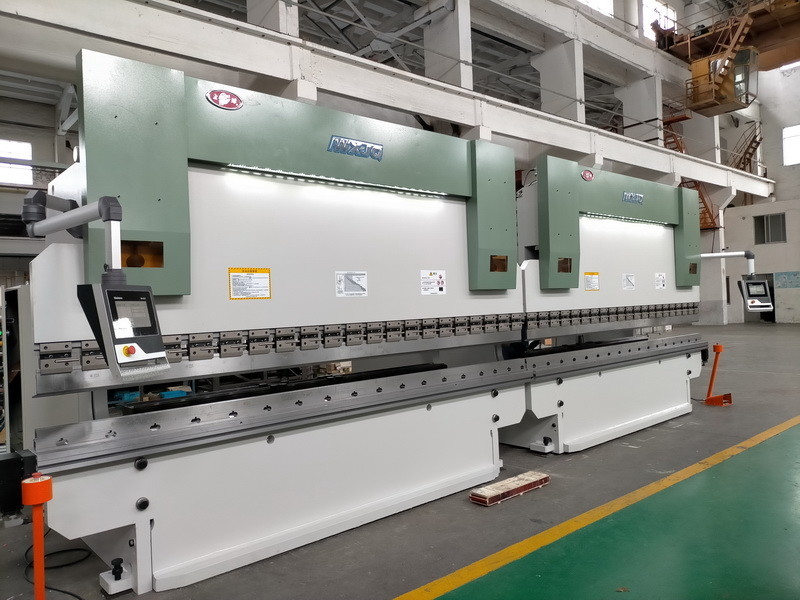

صورة للكبح الهيدروليكي للضغط CNC:
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
